I.THÔNG TIN

Thang máy tải khách do công ty Thang máy Phú An cung cấp được thiết kế hiện đại, sang trọng đáp ứng đầy đủ các tính năng ưu việt phù hợp cho mọi loại kiến trúc khác nhau như :
•    Khách sạn cao cấp
•    Cao ốc văn phòng
•    Trung tâm thương mại
•    Biệt thự và nhà phố




Với việc tuân thủ nghiêm ngặt các quy chuẩn về an toàn trong thiết kế lắp đặt thang máy hiện hành, tất cả các dòng sản phẩm thang máy tải khách do công ty Thang máy Phú An cung cấp sau lắp đặt đưa vào vận hành đều đảm bảo được các tiêu chuẩn về an toàn cho người sử dụng, thang hoạt động ổn định, vận hành êm ái và tiết kiệm điện năng.

Việc lắp đặt hệ thống thang máy tải khách hiện nay không chỉ đáp ứng được nhu cầu di chuyển thuận tiện, sản phẩm thang máy tải khách với rất nhiều mẫu thiết kế hiện đại, mẫu mã đa dạng làm tăng thêm tính sang trọng cho tòa nhà

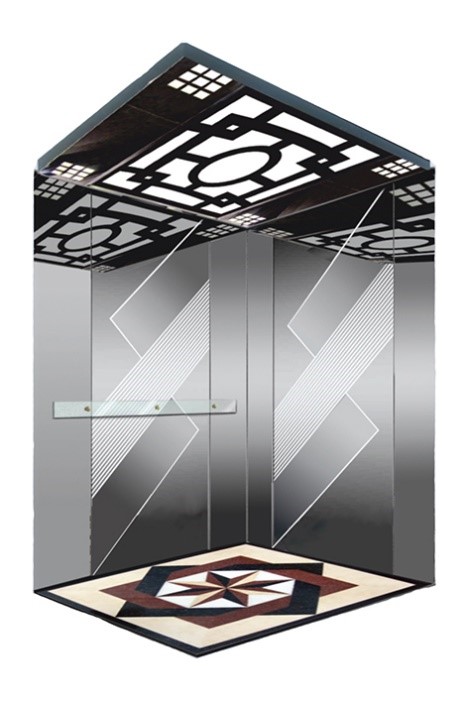

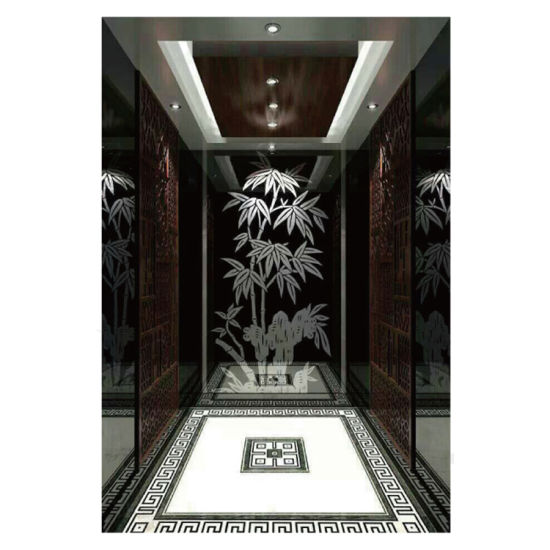

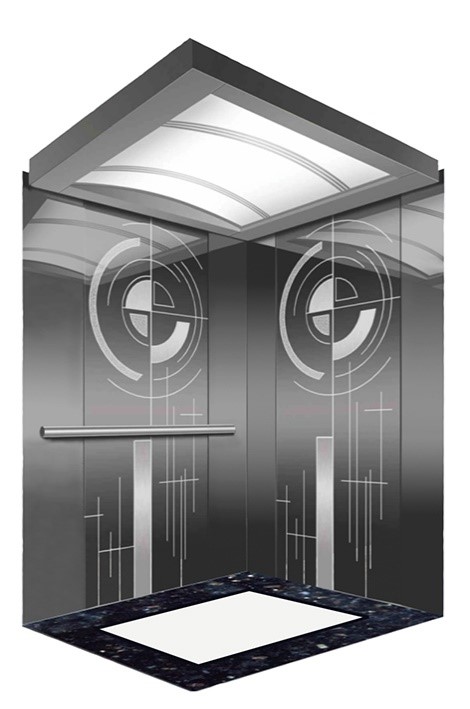

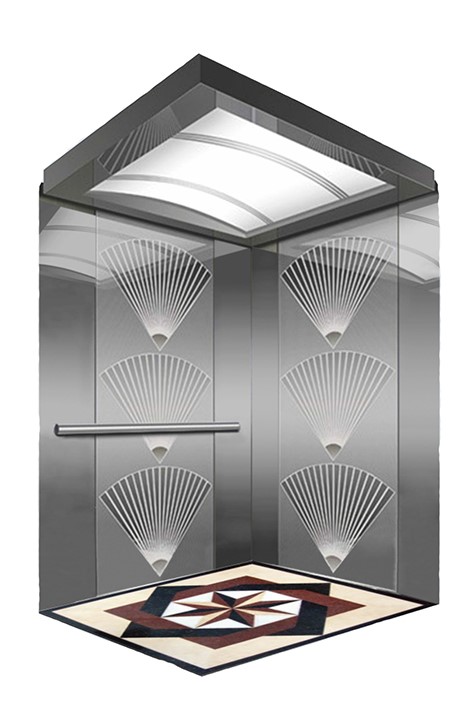

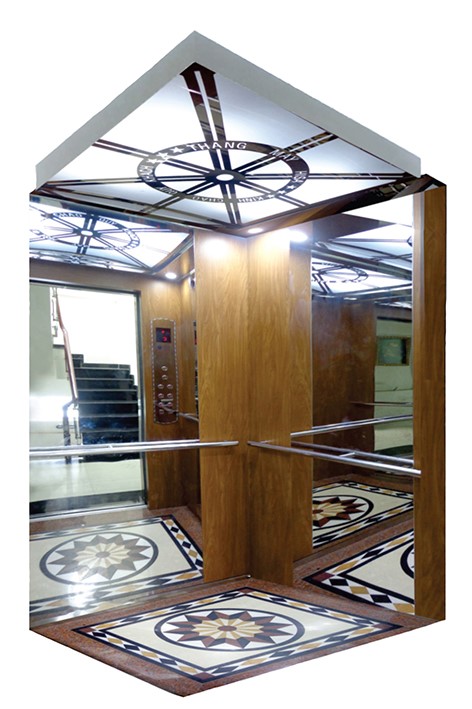

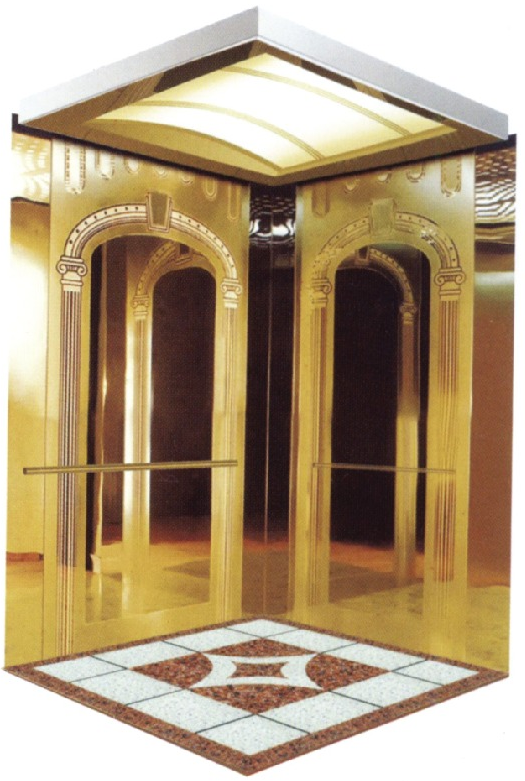

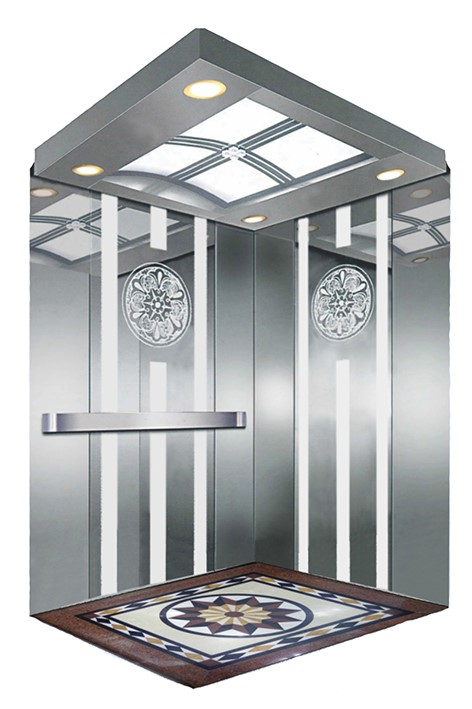

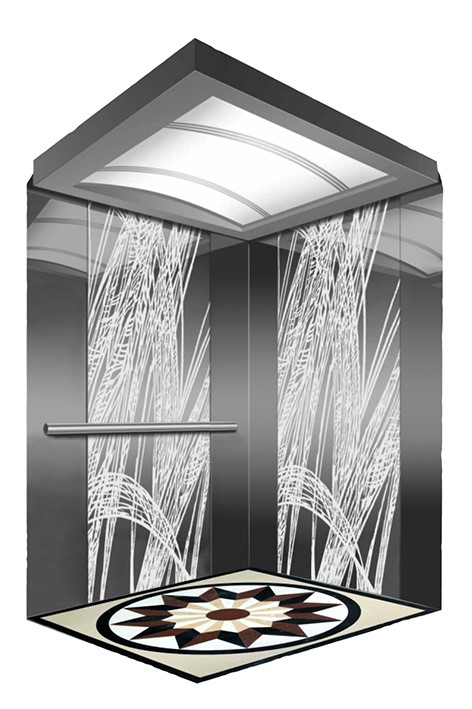

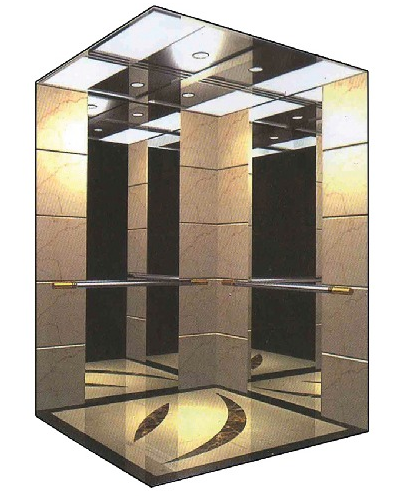

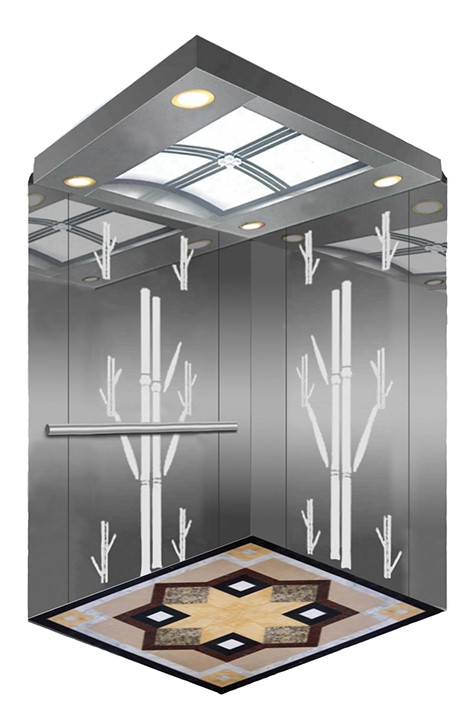

II. MỘT SỐ MẪU CABIN THANG MÁY TẢI KHÁCH















II.THIẾT KẾ THANG MÁY TẢI KHÁCH:

  • Tải trọng    : 320 - 1500kg
  • Tốc độ       : 30m/p - 120m/p
  • Hành trình : đến hơn 60m (tương đương 20 tầng)
  • Kích thước cabin, kích thước cửa tùy chỉnh



                                     BẢNG THÔNG SỐ KÍCH THƯỚC ( TỐC ĐỘ 60 m/p)



TẢI TRỌNG
(kg)
KÍCH THƯỚC CỬA (mm) KÍCH THƯỚC CABIN (mm) KÍCH THƯỚC HỐ THANG (mm)
(rộng x cao) (rộng x sâu) (rộng x sâu) (cao OH) (sâu PIT)
320- 350 C0700 x 2100 1100x900 1550x1500 4200 1400
1200x800 1600x1400 4200 1400
400-450 C0700 x 2100 1200x1000 1600x1600 4200 1400
C0800 x 2100 1350x900 1750x1500 4200 1400
500-550 C0800 x 2100 1350x1100 1750x1700 4200 1400
  C0800 x 2100 1400x1000 1800x1600 4200 1400
600-650 C0800 x 2100 1400x1100 1800x1700 4200 1400
700-750 C0800 x 2100 1400x1200 1800x1800 4200 1400
C0800 x 2100 1400x1300 1800x1900 4200 1400
800 C0800 x 2100 1400x1400 1800x2000 4200 1400
900 C0900 x 2100 1600x1400 2000x2000 4200 1400
1000 C0900 x 2100 1600x1500 2100x2100 4200 1400
C0900 x 2100 1700x1400 2200x2000 4200 1400
1100 C0900 x 2100 1800x1400 2300x2000 4200 1400
1250 C01100x 2100 2000x1500 2600x2100 4200 1400
C01100x 2100 1900x1900 2400x2500 4200 1400
1500 C01100x 2100 2100x2200 2600X2800 4200 1400





Kích thước đáy và đỉnh hố thang theo tải trọng và tốc độ:



Thông số Tải trọng (kg) Tốc độ ( mét/phút)
60m/p 90m/p 105m/p 120m/p
PIT (mm) 1000 1400 1600 1700 2100
> 1000 1450
OH (mm) 1000 4200 4400 4600 5200
> 1000 4250



IV. CÁC TÍNH NĂNG ĐƯỢC TRANG BỊ CHO THANG MÁY TẢI KHÁCH



1.TÍNH NĂNG TIÊU CHUẨN:

Điều khiển tập hợp 2 chiều:

Đáp ứng tất cả lệnh gọi trong cabin và ngoài tầng ưu tiên theo chiều thang đang chạy , lưu giữ cuộc gọi ngược chiều đễ phục vụ chiều ngược lại hoặc bằng thang khác nếu điều khiển nhóm thang

Cài đặt tầng phục vụ theo yêu cầu:

Chức năng này cho phép hoặc không cho phép bất kỳ cuộc gọi trong cabin hoặc ngoài tầng nào tùy theo yêu cầu cài đặt trước

Tín hiệu báo quá tải

Khi số người trong thang vượt quá tài trọng định mức sẽ có chuông báo đèn quá tải, thang dừng, mở cửa và không hoạt động

Chức năng hủy lệnh gọi nhầm:

Khi ấn nút gọi nhầm trong cabin có thể hủy bỏ và chọn lại 1 cách dễ dàng tránh lảng phí thời gian và điện năng

Hệ thống bảo vệ cửa:

Hệ thống màn tia hồng ngoại đan khít nhau để phát hiện vật cản trước và trong quá trình đóng cửa. Đồng thời hệ thống cảm biến lực đóng cửa để dự phòng, khi lực cản quá 15 kg thì cửa sẽ mở trở lại tránh kẹp hành khách

Tự động tắt đèn quạt:

Quạt thông gió và đèn chiếu sáng trong cabin sẽ tự động tắt sau 3 phút khi thang máy không có lệnh gọi, để tiết kiệm điện năng và kéo dài tuổi thọ của đèn quạt

Điện đàm nội bộ và chuông báo động:

Hệ thống điện đàm nội bộ dùng để liên lạc giữa hành khách trong cabin và bộ phận thường trực. Chuông báo động dành cho hành khách trong cabin khi cần giúp đỡ. Các hệ thống trên hoạt động bằng nguồn điện độc lập, không phụ thuộc vào nguồn điện chung của tòa nhà

Ổ khóa ưu tiên cabin:

Ổ khóa ưu tiên được bố trí trên bảng điều khiển trong cabin. Khi xoay ổ khóa ưu tiên sang vị trí “ON” hoặc “RUN” , thang máy sẽ bỏ qua các lệnh gọi thang từ bên ngoài, để ưu tiên phục vụ các lệnh gọi trong cabin. Chức năng này dùng để phục vụ cho các hành khách VIP, hay vận chuyển hàng hóa khi cần thiết.

Ổ khóa thang:

Ổ khóa thang được bố trí trên bảng điều khiển tại tầng chính, khi cần khóa thang thì dùng chìa khóa để chuyển sang vị trí “OFF” hoặc “PARK”. Chức năng này dùng để ngăn chặn sử dụng thang máy khi cần thiết.

Tự động cập nhật thông số động cơ:

Động cơ có rất nhiều thông số cần phải khai báo chính xác mới điều khiển được phù hợp. Hệ thống này cập nhật các thông số một cách tự động và chính xác

Tự động cập nhật thông số hố thang:

Hệ thống điều khiển có thể tự cập nhật số tầng, khoảng cách giữa các tầng, và tầng cuối hành trình của hố thang, phục vụ cho việc dừng tầng được chính xác và không vượt hành trình do điều khiển.

Bảo vệ vượt tốc:

Chức năng này kiểm soát vận tốc cabin không vượt qua giới hạn cho phép, để bảo đảm an toàn cho hành khách.

Bảo vệ mất pha, ngược pha:

Khi nguồn điện bị ngược pha hoặc mất pha, thông thường thì thang máy sẽ hoạt động bình thường và tự động chuyển sang chạy chế độ  cứu hộ tự động (khi bị mất pha).

Bảo vệ quá dòng:

Khi dòng điện vượt quá định mức cho phép, hệ thống sẽ phát hiện, dừng thang kịp thời và báo lỗi.

Bảo vệ giới hạn cuối:

Công tắc giới hạn cuối, công tắc giới hạn chiều, công tắc giảm tốc là các thiết bị an toàn để bảo vệ thang và hành khách

Chức năng lưu giữ lỗi:

Hệ thống điều khiển lưu giữ các lỗi xảy ra sau cùng, để cung cấp thông tin cho việc sửa chữa được nhanh chóng và chính xác

Bộ cứu hộ tự động:

Khi khách hàng đang di chuyển trong thang máy mà xảy ra sự cố mất điện, thang máy sẽ tự động chạy về tầng gần nhất mở cửa cho hành khách ra ngoài



2.TÍNH NĂNG LỰA CHỌN:

Tự động về tầng chỉ định:

Nếu sau một thời gian nhất định mà không có cuộc gọi nào, thang sẽ trở về tầng được chỉ định trước và vẫn đóng cửa

Bỏ qua lệnh gọi khi thang đầy tải ( full load bypass):

Các lệnh gọi thang bên ngoài tạm thời bị bỏ qua khi trạng thái cabin đầy tải nhằm tránh mất thời gian khi dừng lại mà không có khả năng chở thêm.

Thông báo dừng tầng bằng giọng nói: Hành khách trong cabin sẽ nhận được các thông tin cần thiết như vị trí thang sắp dừng, tình trạng quá tải,… hoặc các thông tin hướng dẫn khác tùy theo yêu cầu  bằng tiếng Việt hoặc tiếng Anh

Bộ đọc thẻ từ( IC card reader):

Nhằm mục đích giới hạn quyền sử dụng thang máy theo yêu cầu của bộ phận quản lý cao ốc. Chỉ những người được cấp thẻ từ mới sử dụng được thang máy hoặc chỉ sử dụng được một số tầng phục vụ nhất định tùy theo cài đặt



V.THÔNG TIN CƠ BẢN VỀ THIẾT KẾ HỐ THANG MÁY TẢI KHÁCH

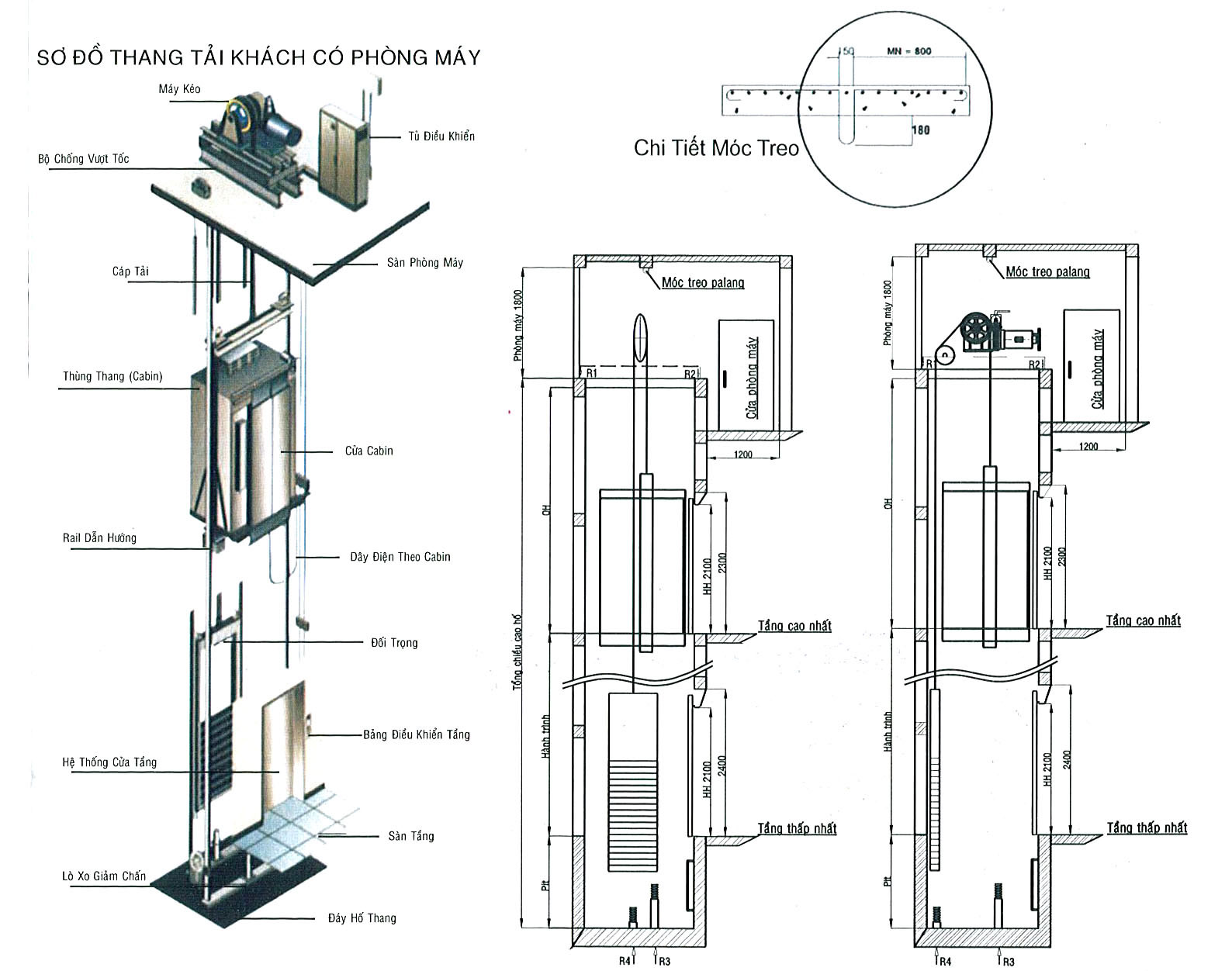

1. THANG CÓ PHÒNG MÁY:

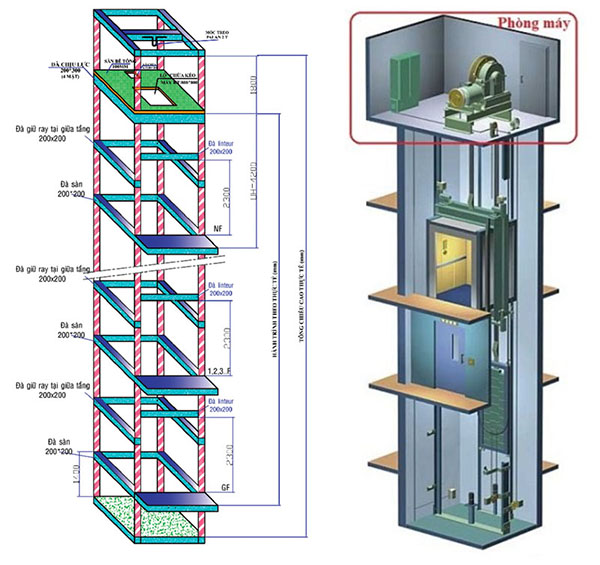

                                                    BỐ TRÍ CÁC HỆ CỘT -  ĐÀ CHỊU LỰC

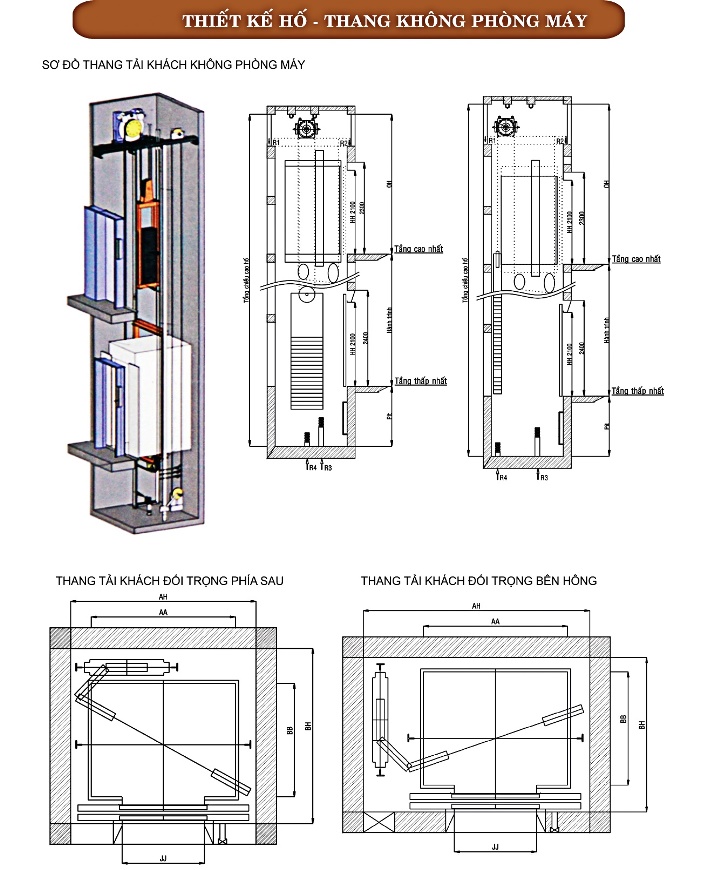

2. THANG KHÔNG PHÒNG MÁY:
